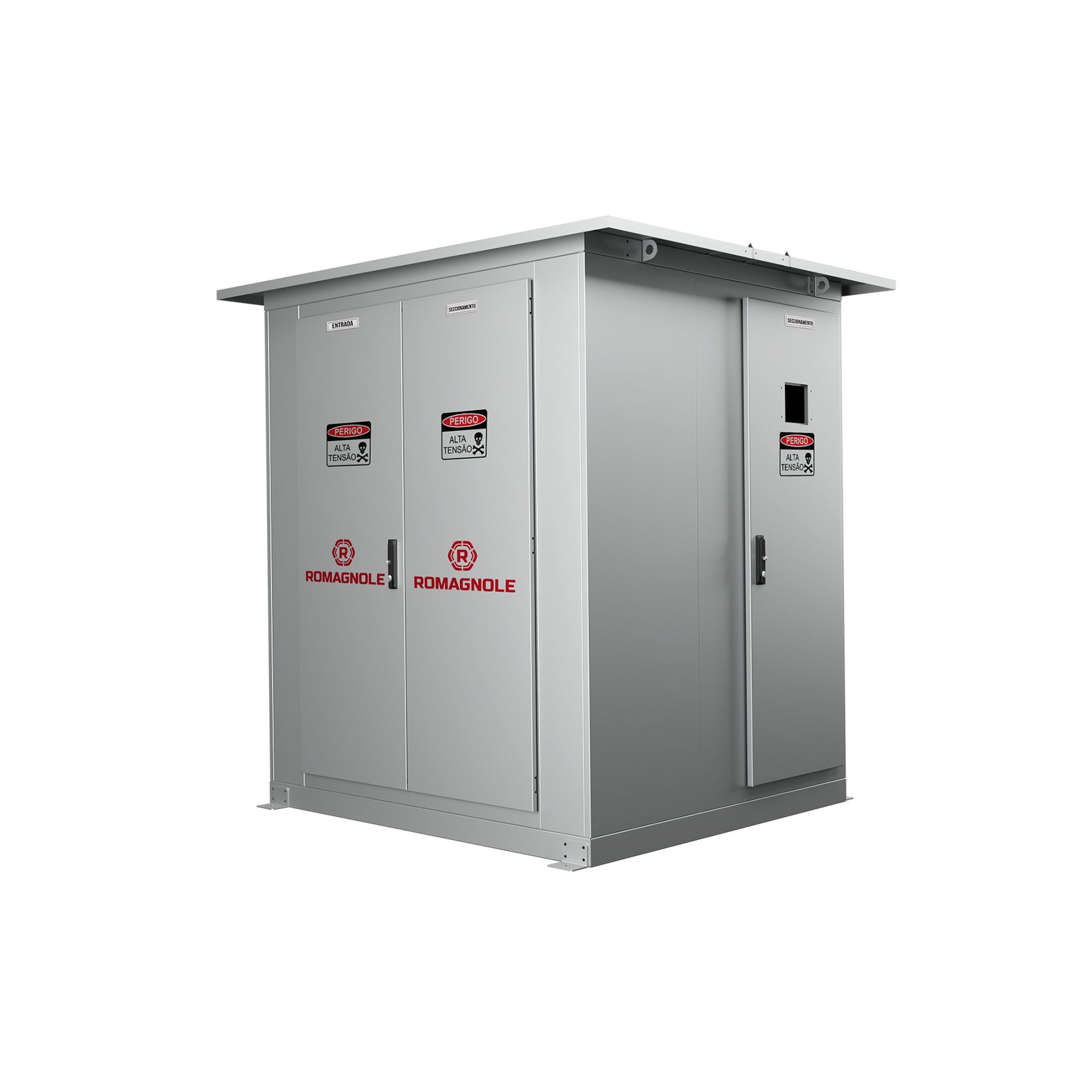

Cabine de entrada de energia com ou sem seccionamento e o transformador pedestal, possibilita a manobra do sistema elétrico com proteção na MT e também, proteção e medição na BT.
Aplicação
Em subestações de concessionárias, para proteção e seccionamento principais de fábricas e instalações industriais, estações de bombeamento, sistemas ferroviários, usinas de geração de energia elétrica.
Características técnicas e específicas
– Cubículo inteiramente blindado em chapa de aço galvanizado de usina.
– Cobertura com inclinação para escoamento de água da chuva.
– Separações metálicas formando compartimentos independentes.
– Portas frontais e traseiros dotadas de dobradiças internas e trincos.
– Grades de proteção confeccionadas com tela de proteção nos vãos de acesso interior.
– Tampas de despressurização contra arcos internos.
– Barramentos em cobre eletrolítico dimensionado conforme normas ABNT.
– Isoladores em epóxi, garantindo total resistência a esforços.
– Sistema interno de aterramento.
| Característica | Especificação |
| Classe | 15 | 25 | 36 |
| In (A) | 400¹ |
| Ic (kA) | 12,5 |
| Tensão sup. a freq. industrial (kV) | 38 | 50 | 70 |
| NBI (kV) | 95 | 125 | 170 |
| Tensão de comando (Vca) | 115¹ |
| Tensão de serviços auxiliares (Vca) | 115¹ |
| Normas aplicáveis² | NBR IEC 62271-200 |
| Grau de proteção | IP-54 |
| Tipo de instalação | Externo |
| Material da chapa | Aço galvanizado |
| Espessura de chapa | 14MSG (1,9mm) |
| Entrada e saída de cabos | Inferior |
| Altitude máx. acima do nível do mar (m) | 1.000 |
| Barramentos | Cobre³ |
| Tipo de pintura | Eletrostática a pó |
| Cor | Cinza Munsell N6,5¹ |
ACESSÓRIOS
– Disjuntor BT
– Cabos de interligação são itens que também podem contemplar o produto.
INFORMAÇÕES IMPORTANTES
– Limitado à potência do transformador conforme norma de concessionária.
– Transformador comercializado a parte.
– Características específicas dos materiais aplicados deverão ser definidas durante a cotação do produto.
– A cabine deve ser energizada inicialmente sem carga alguma, ou seja, sem nenhum transformador conectado à saída para verificar se a mesma encontra-se em conformidade para operar.
– Antes de realizar qualquer trabalho certifique-se de que a estrutura da cabine tenha sido aterrada.
