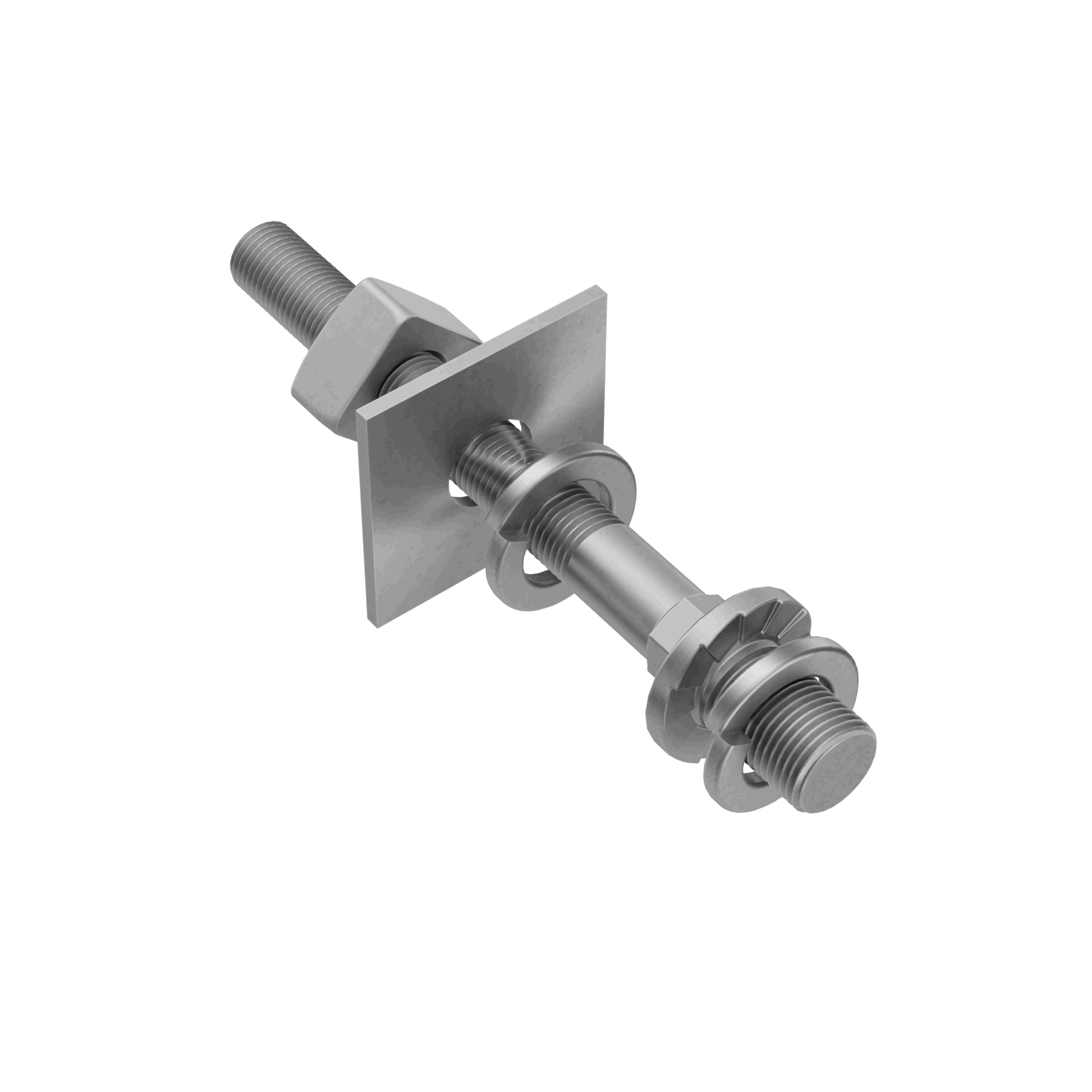

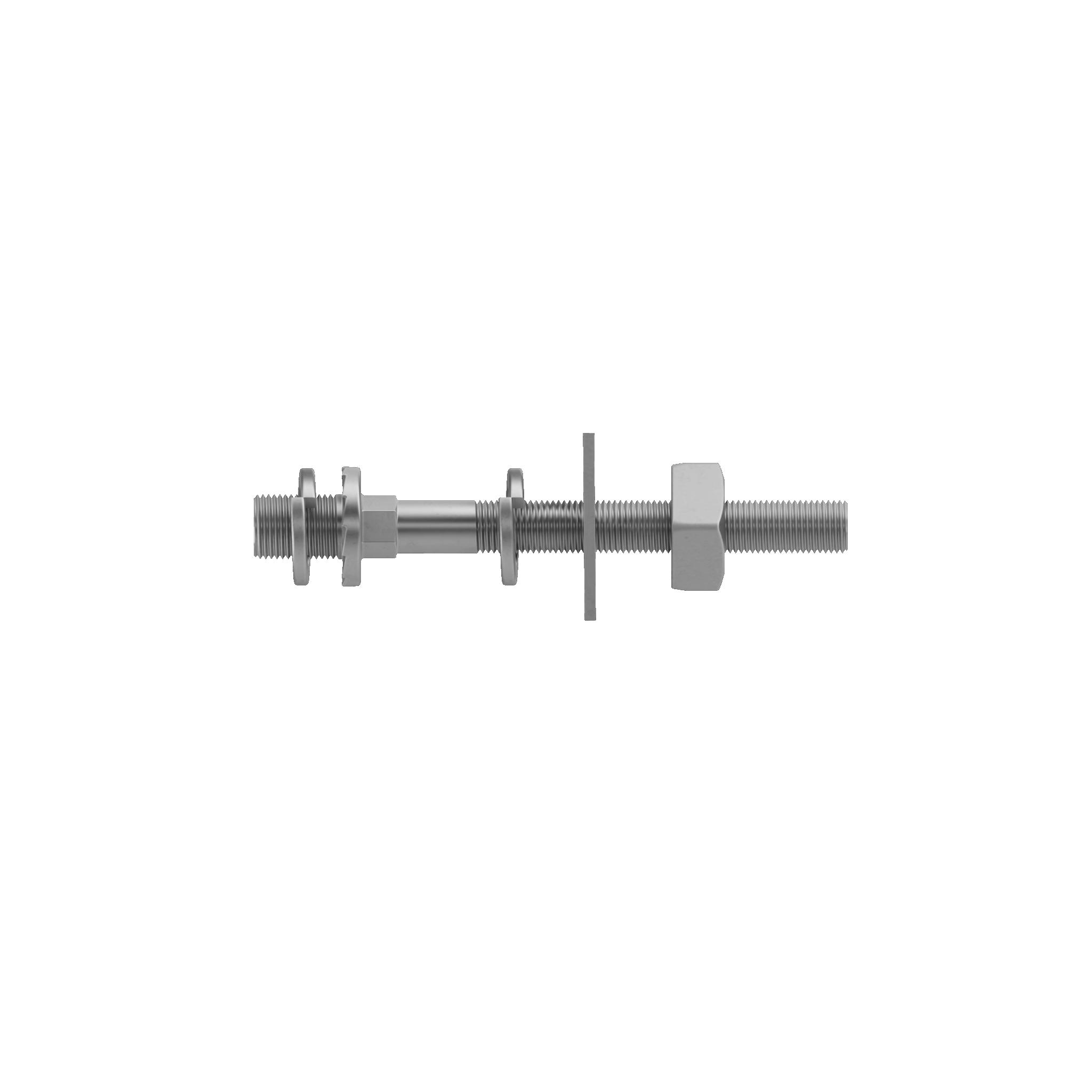

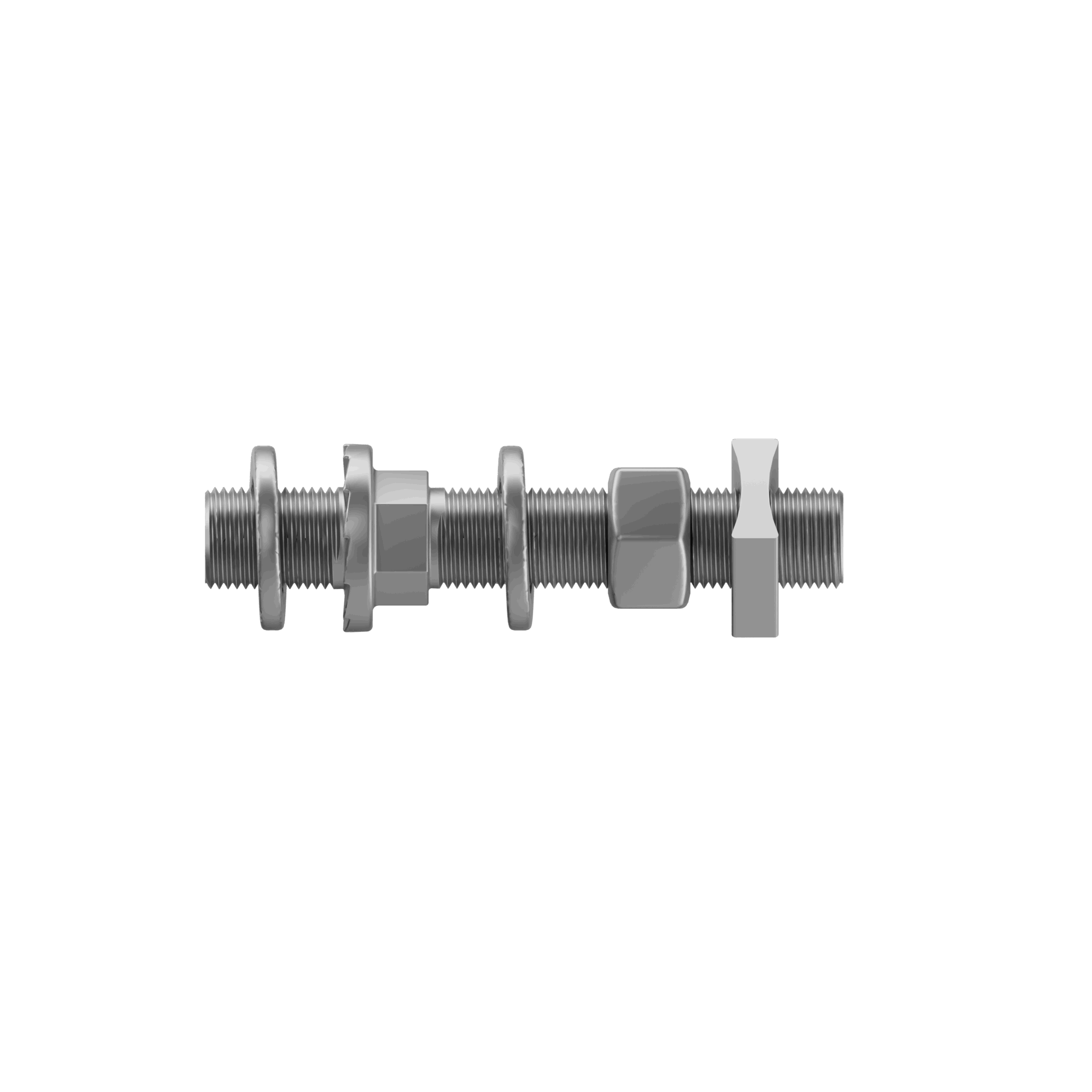

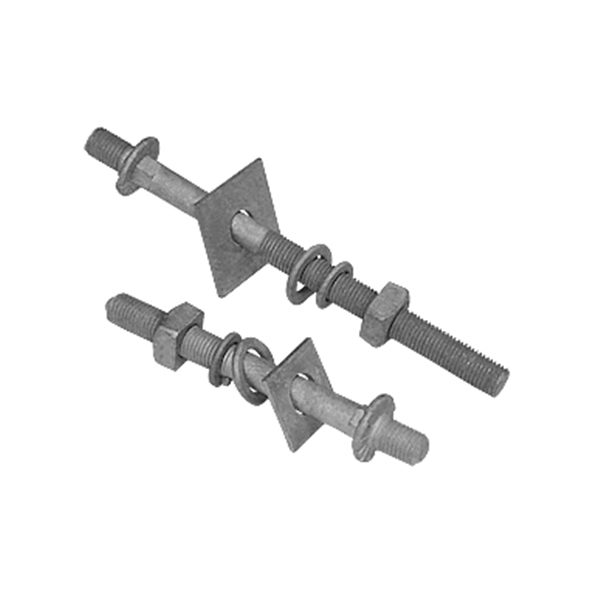

Ferragem utilizada para fixação do isolador pilar em cruzetas ou em suportes de rede compacta
Aplicação
Redes aéreas de distribuição de energia
Características técnicas e específicas
Material: Aço carbono 1010/1020 ou A36
Acabamento: Zincagem por imersão a quente conforme NBR-6323
Resistência mecânica: Conforme NBR-8159
| Código | Dimensões | |||
| A (mm) | B (mm) | C (mm) | D (mm) | |
| 412.767 | 66 | 37,5 | TOTAL | M-16 |
| 411.393 | 74 | 45,5 | TOTAL | M-16 |
| 411.214 | 98 | 69,5 | TOTAL | M-16 |
| 407.498 | 139 | 111 | 51 | M-16 |
| 411.648 | 169 | 140 | 80 | M-16 |
| 401.991 | 228 | 200 | 140 | M-16 |
| 401.992 | 278 | 250 | 170 | M-16 |
| 409.100 | 328 | 300 | 160 | M-16 |
| 408.100 | 58 | 30 | TOTAL | M-20 |
| 407.601 | 66 | 37,5 | TOTAL | M-20 |
| 407.860 | 74 | 45,5 | TOTAL | M-20 |
| 409.912 | 85 | 56,5 | TOTAL | M-20 |
| 409.674 | 169 | 140 | 80 | M-20 |
| 411.659 | 208 | 180 | 140 | M-20 |
| 406.485 | 219 | 190 | 102 | M-20 |
| 408.496 | 228 | 200 | 140 | M-20 |
| 411.658 | 248 | 220 | 150 | M-20 |
| 408.497 | 278 | 250 | 150 | M-20 |
| 408.498 | 328 | 300 | 150 | M-20 |
| 408.499 | 379 | 350 | 150 | M-20 |
