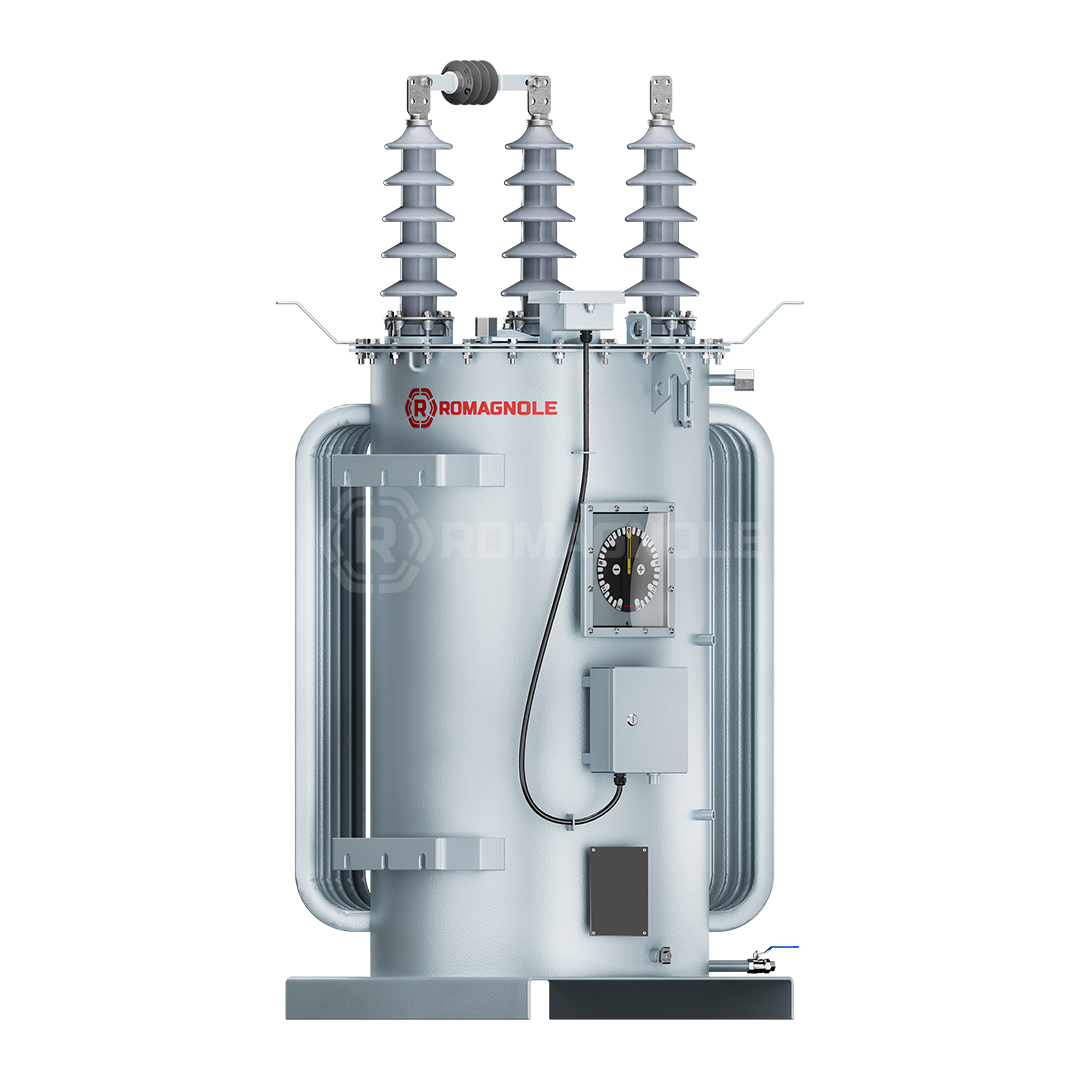

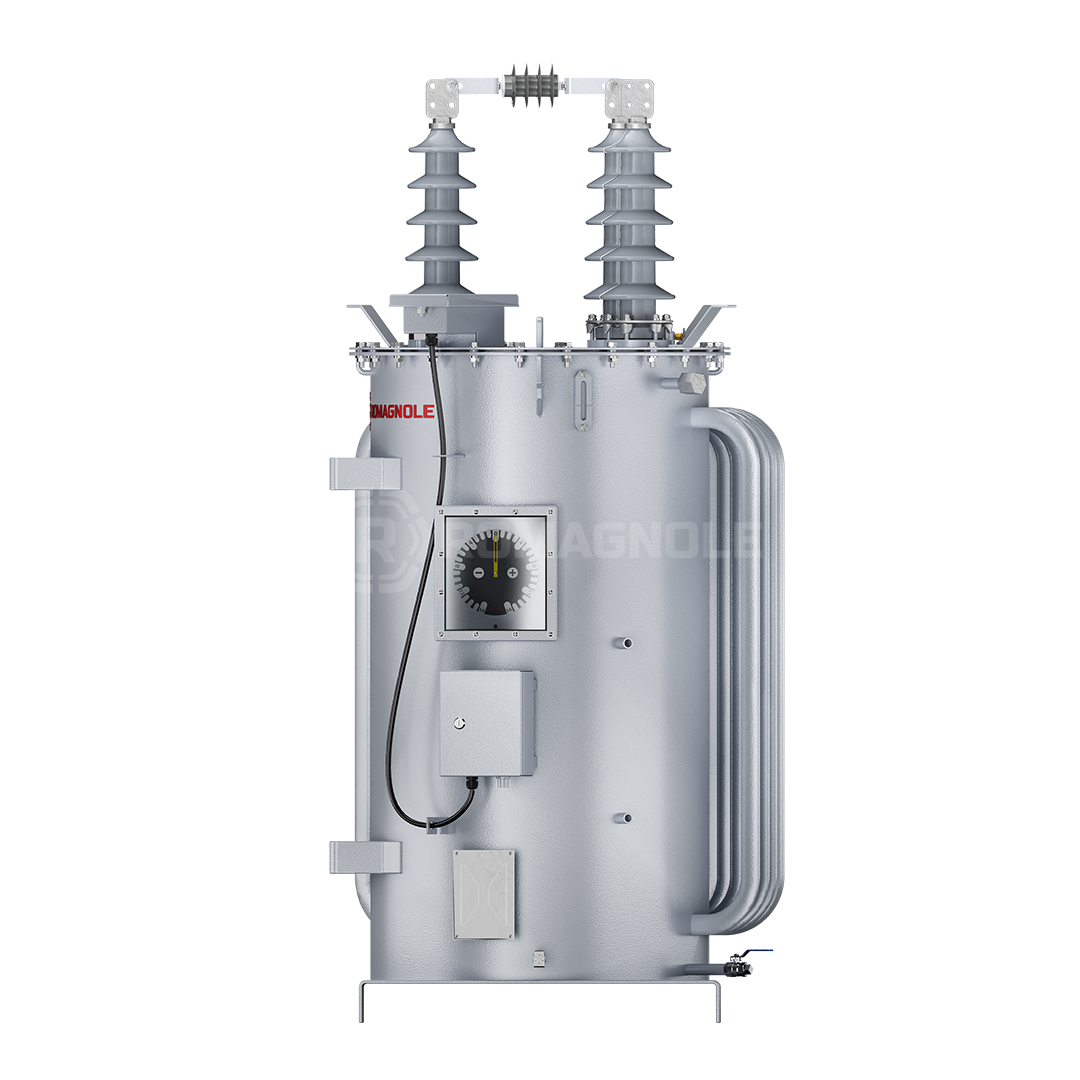

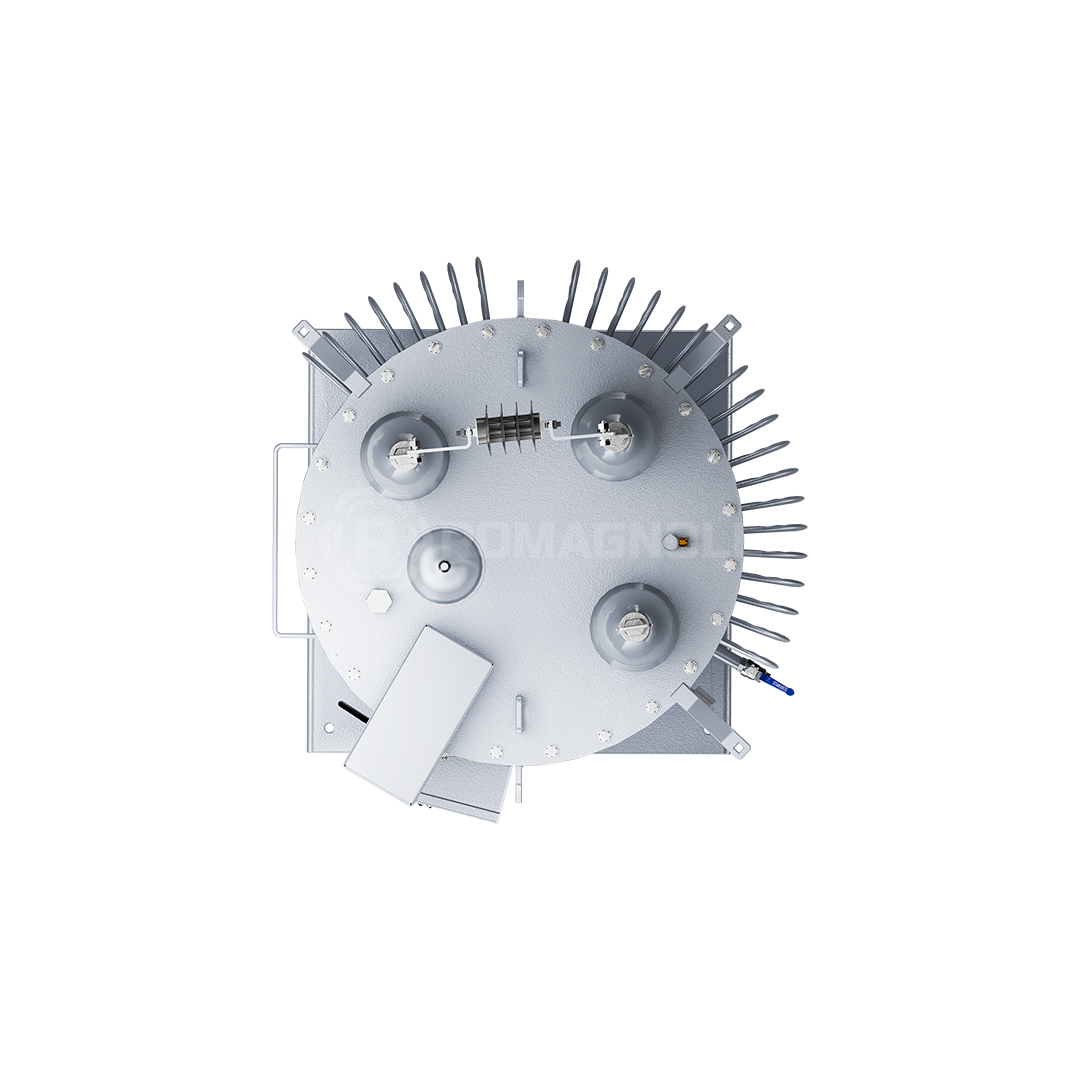

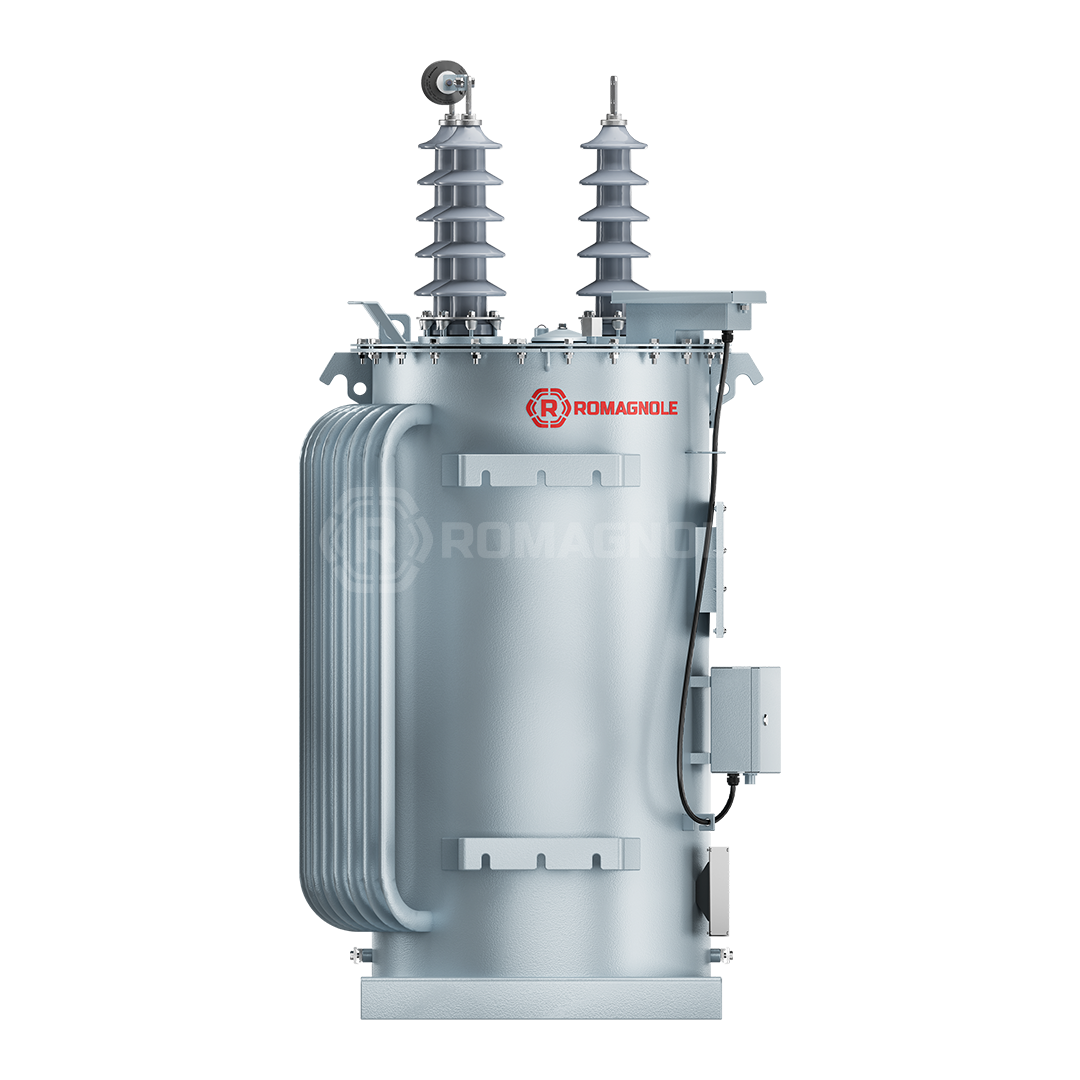

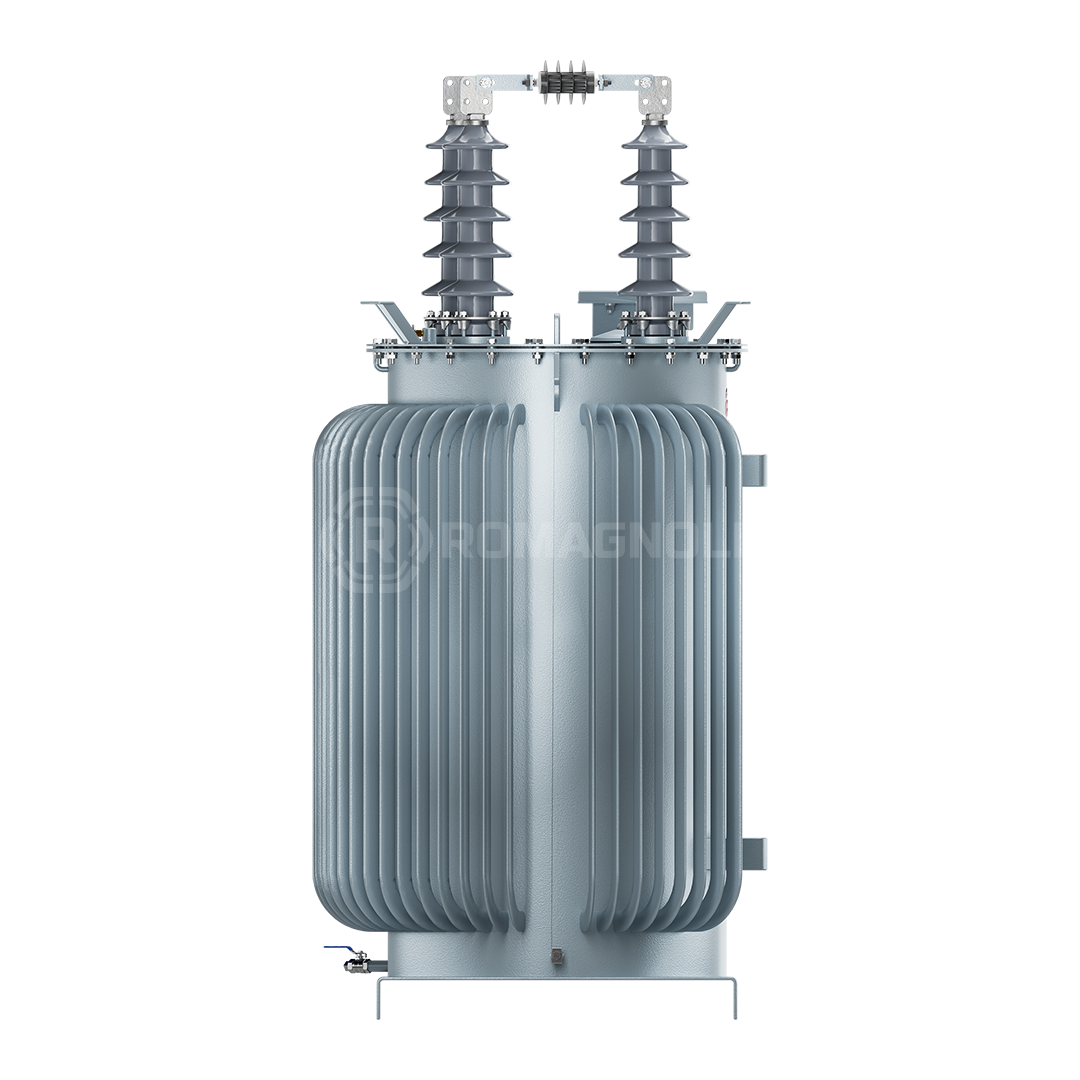

O regulador de tensão Romagnole iGrid é um autotransformador com 32 posições mais neutro (posição zero) , que podem operar em modo abaixador ou em elevador de tensão pela inversão da polaridade de suas bobinas.
Aplicação
Os Reguladores de Tensão Romagnole iGrid foram desenvolvidos para uso em redes de distribuição aéreas de energia na classe de tensão 15kV
Características técnicas e específicas
– Tanque projetado para trabalhar ao tempo, conforme NBR 11809
– Válvula de alívio de pressão, por segurança
– Aterramento do tanque na parte inferiror, de fácil conexão
– Buchas conforme NBR 5034
– Indicador de nível de óleo de fácil visualização e com marcações de mínima e a 25°C
– Indicador de posição do comutador de fácil visualização e sem furos no tanque
– Para-raios de óxido de zinco com invólucro em material polimérico entre buchas F e C
– Compatível com relé SEL 2431
| Característica | Especificação |
| Classe | 15 |
| Tensão nominal (kV) | 13,8 | 13,2 | 12,6 | 12 | 11,4 | 7,96 | 7,62 | 7,20 | 6,92 | 6,58 |
| In (A) | 50 | 100 | 150 | 200 | 300 |
| Faixa de regulação | +/- 10% |
| Frequência | 60Hz |
| Tensão Sup. a freq. industrial (kV) | 34 |
| NBI (kV) | 110 |
| Normas aplicáveis | NBR 11809 |
| Grau de proteção | IP 54 |
| Tipo de instalação | Poste ou plataforma |
| Material da chapa | Aço carbono |
| Altitude máx. acima do nível do mar | < 1.000m |
| Tipo de pintura | Líquida |
| Cor | Cinza Munsell N6,5 |
| Compatibilidade | Relé SEL 2431 |
Controle opcional fornecido separadamente;
Outras opções sob consulta.
