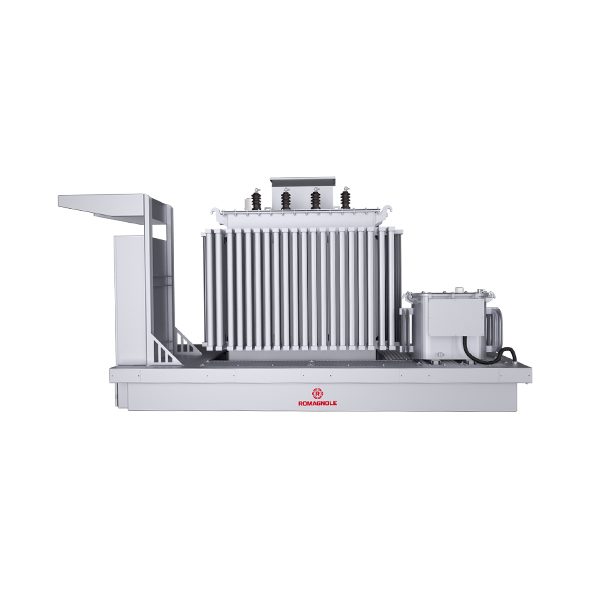

Solução completa para usinas fotovoltaicas, comporta todos os equipamentos em uma única base metálica, responsável por receber os condutores BT que chegam do campo para posteriormente elevar a tensão, que torna sua instalação compacta e de fácil locomoção. Com rapidez de conexão, segurança de manutenção e confiabilidade de continuidade do sistema. Outra vantagem é a minimização dos custos de manutenção da usina, compartimentando alguns equipamentos Skid.
Aplicação
Em usinas fotovoltaicas como uma solução integrada.
Características técnicas e específicas
– Transformador de força a óleo com blindagem eletrostática.
– Transformador de serviço auxiliar a óleo com blindagem eletrostática.
– Conexões dos transformadores realizadas com cabos protegidos por canaletas e tubos.
– Reservatório de contenção de óleo com filtro separador (água/óleo).
– Quadro de comando e monitoramento dos transformadores.
– Sistema interno de aterramento.
– Dispositivos para lacre, disposto de acordo com as normas das concessionárias.
| Característica | Especificação |
| Classe | 15 | 25 | 36 |
| In (A) | 400¹ |
| Ic (kA) | 12,5 |
| Tensão sup. a freq. industrial (kV) | 38 | 50 | 70 |
| NBI (kV) | 95 | 125 | 170 |
| Tensão de comando (Vca) | 115¹ |
| Tensão de serviços auxiliares (Vca) | 115¹ |
| Normas aplicáveis ² | NBR IEC 62271-200 |
| Grau de proteção | IP-54 |
| Tipo de instalação | Externo |
| Material da chapa | Aço galvanizado |
| Espessura de chapa | 14MSG (1,9mm) |
| Entrada e saída de cabos | Inferior |
| Altitude máx. acima do nível do mar (m) | 1.000 |
| Barramentos | Cobre |
| Tipo de pintura | Eletrostática a pó |
| Cor | Cinza Munsell N6,5 |
OPCIONAIS
– Transformador a seco.
– Quadro geral de baixa tensão com proteção por fusíveis NH
INFORMAÇÕES IMPORTANTES
As soluções Skid RSS Romagnole são dimensionadas de acordo com os inversores definidos pelo cliente.
O Skid deve ser energizado inicialmente sem carga alguma, ou seja, sem nenhum equipamento conectado a sua saída para verificar se ela se encontra em conformidade para operar.
Antes de realizar qualquer trabalho, certifique-se de que a estrutura da cabine tenha sido aterrado.
CERTIFICADO
FINAME BNDS
