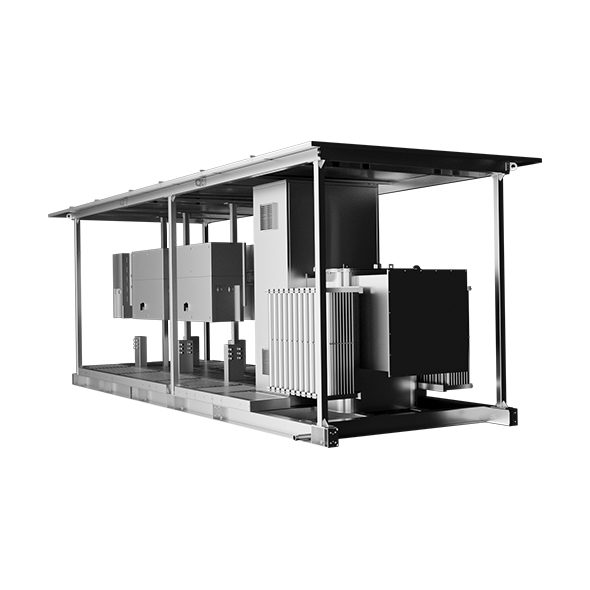

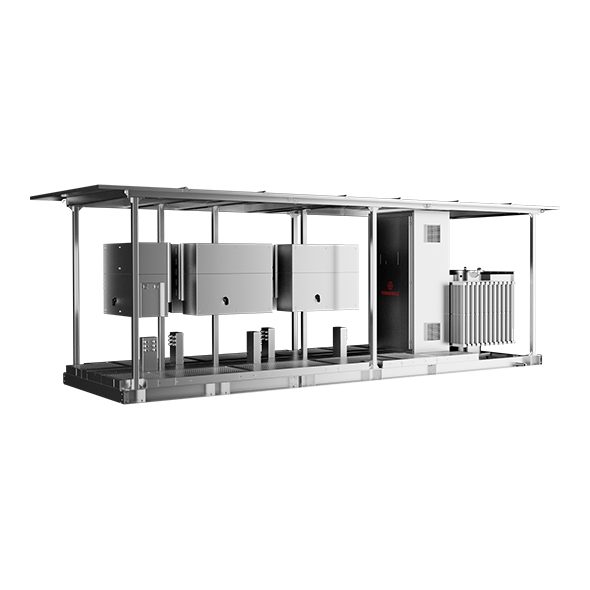

Subestação unitária composta por suporte de inversores, quadro geral de baixa tensão, transformador e proteção na média tensão. Comporta em uma única base metálica os equipamentos de média e baixa tensão, tornando sua instalação compacta e de fácil locomoção. Outra característica é a rápida conexão ao sistema e redução dos custos de manutenção da usina centralizando os inversores no próprio Skid.
Aplicação
Em usinas fotovoltaicas como uma solução integrada.
Características técnicas e específicas
– Transformador de força (a óleo ou seco) com blindagem eletrostática;
– Conexões dos transformadores realizadas com cabos protegidos por canaletas e tubos;
– Reservatório de contenção de óleo com filtro separador (água/óleo);
– Quadro de baixa tensão com proteção de disjuntores;
– Dispositivos para lacres dispostos de acordo com as normas das concessionárias.
| Característica | Especificação |
| Classe | 15 | 25 | 36 |
| In (A) | 400¹ |
| Ic (kA) | 12,5 |
| Tensão Sup. a freq. industrial (kV) | 38 | 50 | 70 |
| NBI (kV) | 95 | 125 | 170 |
| Tensão de comando (Vca) | 115¹ |
| Tensão de serviços auxiliares (Vca) | 115¹ |
| Normas aplicáveis² | NBR IEC 62271-200 |
| Grau de proteção | IP-54 |
| Tipo de instalação | Externo |
| Material chapa | Aço galvanizado |
| Espessura de chapa | 14 MSG (1,9mm) |
| Entrada e saída de cabos | Inferior |
| Altitude máx. acima do nível do mar (m) | 1.000 |
| Barramentos | Cobre³ |
| Tipo de pintura | Eletrostática a pó |
| Cor | Cinza Munsell N6,5 |
OPCIONAIS
– Transformador de serviço auxiliar (a óleo ou seco) com blindagem eletrostática.
– Quadro geral de baixa tensão com proteção por fusíveis NH.
INFORMAÇÕES IMPORTANTES
As soluções Skid Solar Romagnole são dimensionadas de acordo com os inversores definidos pelo cliente.
O Skid deve ser energizado inicialmente sem carga alguma, ou seja, sem nenhum equipamento conectado a sua saída para verificar se a mesma encontra-se em conformidade para operar.
Antes de realizar qualquer trabalho se certifique de que a estrutura da cabine tenha sido aterrada.
